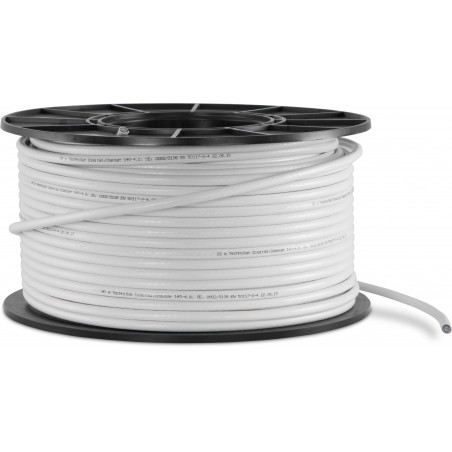

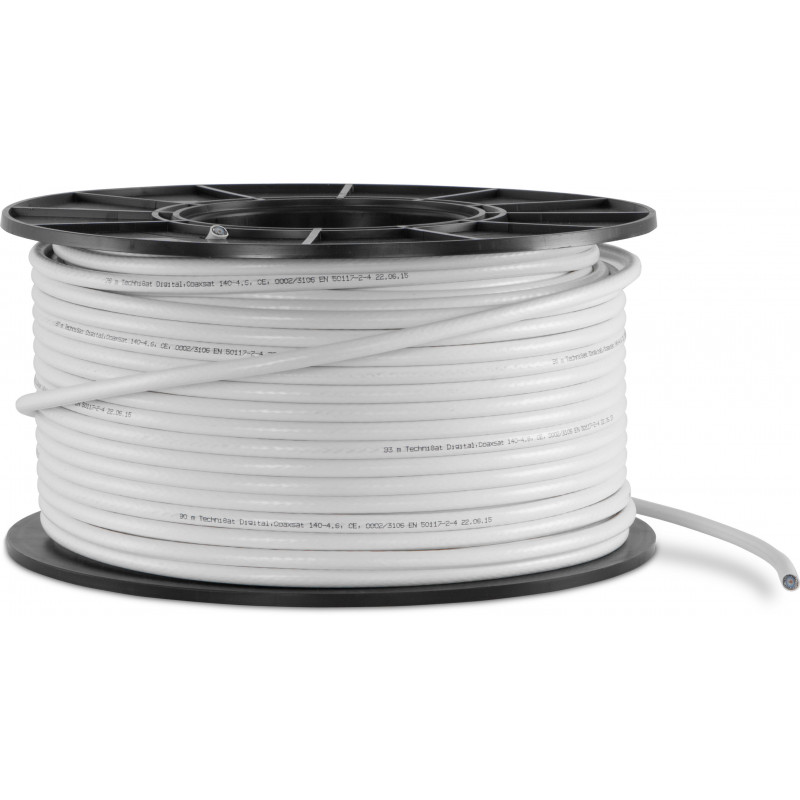

TechniSat Koaxialkabel COAXSAT 140-4.6 | 4-fach geschirmt | Meterware | 0002/3106

Das CoaxSat 140-4.6 ist ein 4-fach geschirmtes High-End-Koaxialkabel mit einem Schirmungsmaß von 140 dB. Es ist ideal geeignet für die Signalübertragung in Breitbandkabelnetzen und in Sat-Verteilanlagen. Aufgrund der sehr geringen Transferimpedanz lässt es sich auch bestens für die sichere Übertragung von empfindlichen DOCSIS-Signalen einsetzen, die für Internet und VoIP genutzt werden, sicher zu übertragen.
Bei der Herstellung des Kabels kommt nur hochwertiges Elektrolytkupfer mit einem Reinheitsgrad von ≥ 99,99 % zum Einsatz.
Die Metermarkierung auf dem Kabel erleichtern das Handling.

Selbstverständlich erfüllt dieses erstklassige Kabel auch die hohen Anforderungen der Kabelnetzbetreiber.

Technische Daten

Artikelinformationen

· EAN 4019588231061

· Art.-Nr. 0002/3106

· Farbe weiß

· Gewicht (Karton) 6.5 kg

· Gewicht (Gerät) 6.13 kg

· Gerät (BxHxT) 27.50 x 27.50 x 14.50 cm

· Karton (BxHxT) 27.50 x 27.50 x 14.50 cm

Dämpfung

· 5 MHz 0.48 dB/100m

· 10 MHz 2.2 dB/100m

· 25 MHz 3 dB/100m

· 45 MHz 4 dB/100m

· 100 MHz 6.1 dB/100m

· 200 MHz 8.7 dB/100m

· 300 MHz 9.6 dB/100m

· 450 MHz 13.7 dB/100m

· 800 MHz 18.5 dB/100m

· 1000 MHz 20.5 dB/100m

· 1350 MHz 23.5 dB/100m

· 1750 MHz 25.6 dB/100m

· 2050 MHz 29.4 dB/100m

· 2250 MHz 30.5 dB/100m

Transferimpedanz

· 5 MHz ≤ 0.7 mΩ/m

· 30 MHz ≤ 0.15 mΩ/m

Technische Daten

· Frequenzbereich 5 ... 3000 MHz

· Impedanz 75 Ω (± 3)

· Innenleiter Durchmesser 1 mm (18AWG)

· Innenleiter Material Cu blank (OFC)

· Isolation Zell-PE

· Durchmesser Dielektrikum 4.65 mm (± 0,1)

· Außenleiter 1x Alu-Folie doppelt kaschiert und geklebt + 1x Cu-Geflecht Sn + 1x Alu-Folie doppelt kaschiert + 1x Cu-Geflecht Sn

· Mantel PVC, weiß

· Durchmesser übermantelt 7 mm (± 0,2)

· Biegeradius ≥ 50 mm

· Kapazität 55 pF

· Verkürzungsfaktor 0.85

· Schirmungsmaß ≥ 140 dB ≙ Klasse A+

Rückflussdämpfung

· 5 - 30 MHz ≥ 28 dB

· 30 - 65 MHz ≥ 28 dB

· 65 - 470 MHz ≥ 28 dB

· 470 - 1800 MHz ≥ 27 dB

· 1800 - 2450MHz ≥ 20 dB
