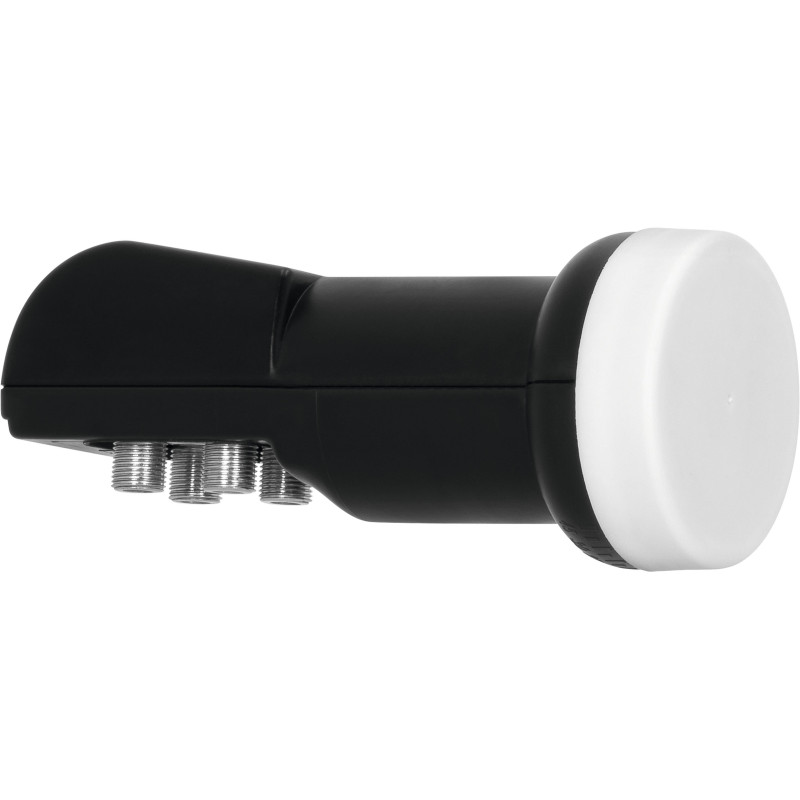

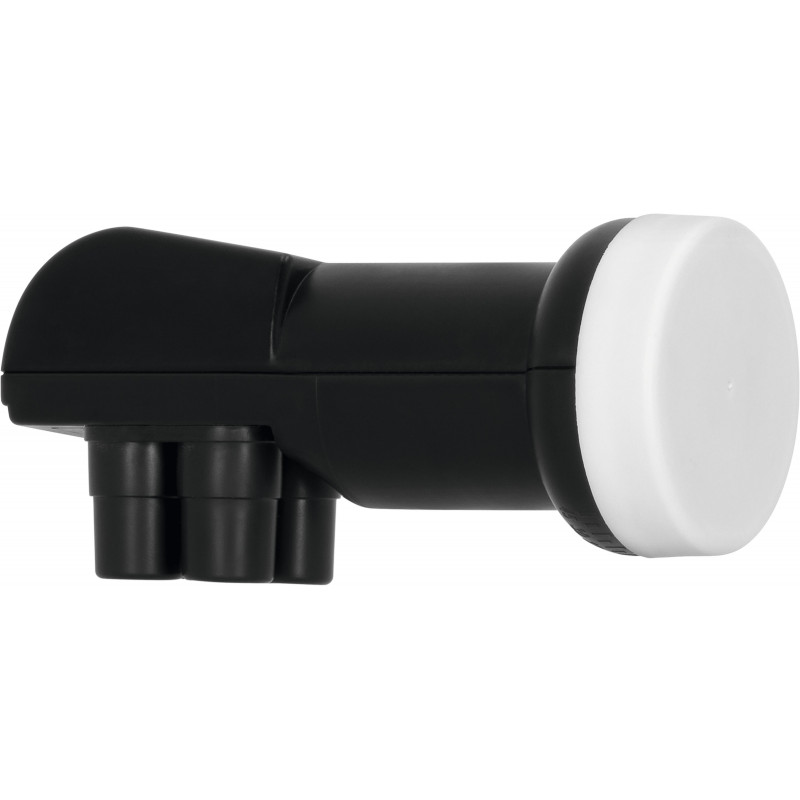

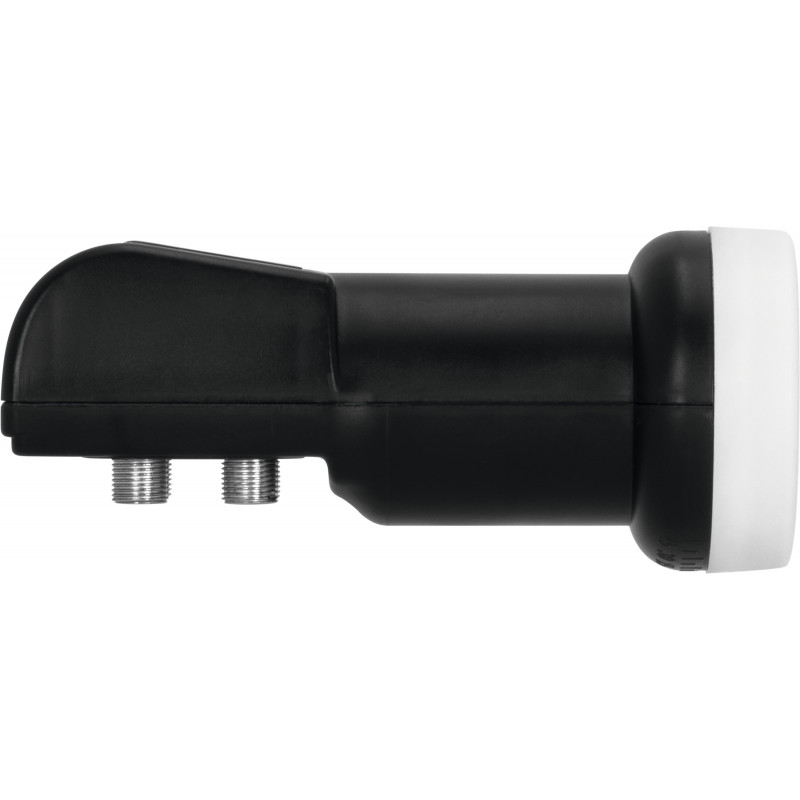

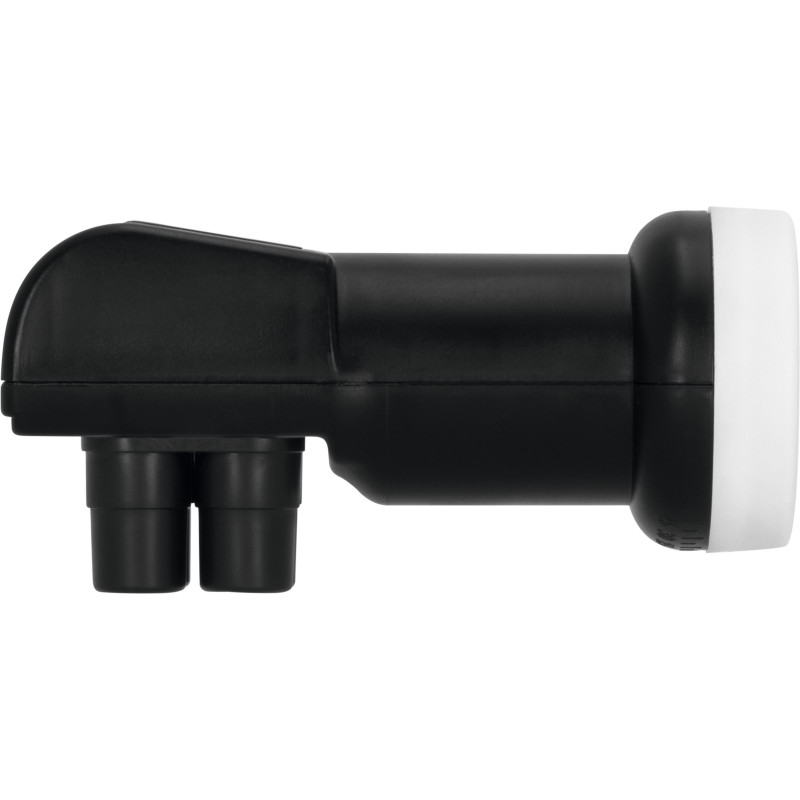

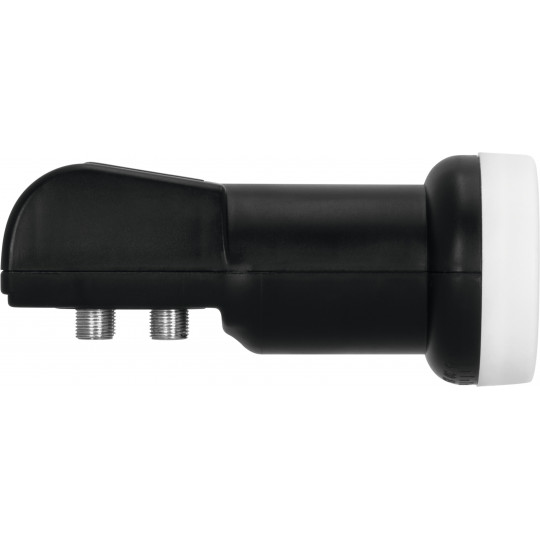

TechniSat Universal-Quattro-Switch (Quad) LNB | 0020/8380

Signalumsetzer für den Vier-Teilnehmer-Empfang (Quattro-Switch-LNB)

Der LNB eignet sich für alle Antennenschüsseln mit 40-mm-Feedaufnahme und dient der Umsetzung von TV-, Radio- und Multimediaangeboten, die über Satellit ausgestrahlt werden.

Der LNB verfügt über vier Ausgänge, von denen jeder direkt mit einem Empfangsgerät verbunden werden kann. Alle Empfangsgeräte sind in der Wahl ihrer Programme unabhägig, da an jedem der vier LNB-Ausgänge die Signale des gesamten Empfangsbereichs anliegen.
An dem Quattro-Switch-LNB können aber ohne weiteres auch zwei Twin-Receiver anstelle von vier Einzelgeräten angeschlossen werden.

Der Universal-Quattro-Switch-LNB erlaubt maximal allerdings nur den Vier-Teilnehmer-Empfang. Eine Erweiterung des Empfangssystems durch Multischalter ist nicht vorgesehen. Wenn mehr als vier Teilnehmer angeschlossen werden sollen, ist der Einsatz eines Quattro-LNB zu empfehlen.


Installationsbeispiel: Vier-Teilnehmer-Empfang

Vier Receiver sollen mit den TV- und Radiosignalen einer Satellitenposition versorgt werden.

Hierzu werden im wesentlichen folgende Materialien benötigt: Eine Satellitenschüssel mit 40mm Halterung und dem Universal-Quattro-Switch-LNB sowie vier Satellitenreceiver, vier Antennensteckdosen und die entsprechenden Kabelstrecker mit den dazugehörenden F-Steckern.

Artikelinformationen

· EAN 4019588208988

· Farbe schwarz

· Art.-Nr. 0020/8380

· Gewicht (Karton) - 300g

· Gewicht (Gerät) - 270g

· Gerät (BxHxT) - 5,4 x 5,4 x 12,3 cm

· Karton (BxHxT) 6 x 6 x 13 cm

Umgebungsbedingungen Betrieb

· Umgebungstemperatur -40 ... 70 °C

· Luftfeuchtigkeit 10 ... 95 %

Lokal Oscillator

· Low-Band 9,75 GHz

· High-Band 10,6 GHz

· Genauigkeit ± 1 MHz

· Temperaturdrift ± 1 MHz

· Phasenrauschen -80 dBc/Hz @10kHz

LNB-Steuerung

· Vertikal 10.5 ... 14 V

· Horizontal 16 ... 19.5 V

· Bandumschaltung 22 kHz

Ausgangsfrequenzbereich

· Low-Band 950 ... 1950 MHz

· High-Band 1100 ... 2150 MHz

Eingangsfrequenzbereich

· Low-Band 10,7 ... 11,7 GHz

· High-Band 11,7 ... 12,75 GHz

Geeignet für

· Anzahl Teilnehmer 4

· Anzahl Orbitpositionen 1

Technische Daten

· Ausgänge 4

· Anschluss-Typ F-Buchse

· Feedaufnahme 40 mm

· Verstärkung 55 ... 67 dB

Impedanz 75 Ω

Rauschmaß

· Rauschmaß typ. 0.9 dB

Stromversorgung

· Stromverbrauch typ. 150 mA
