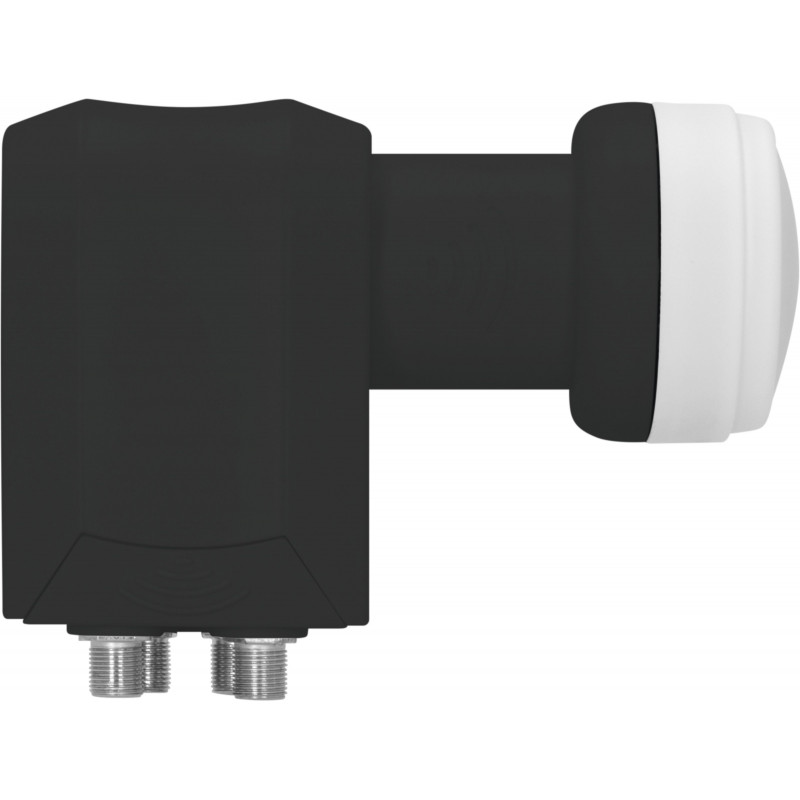

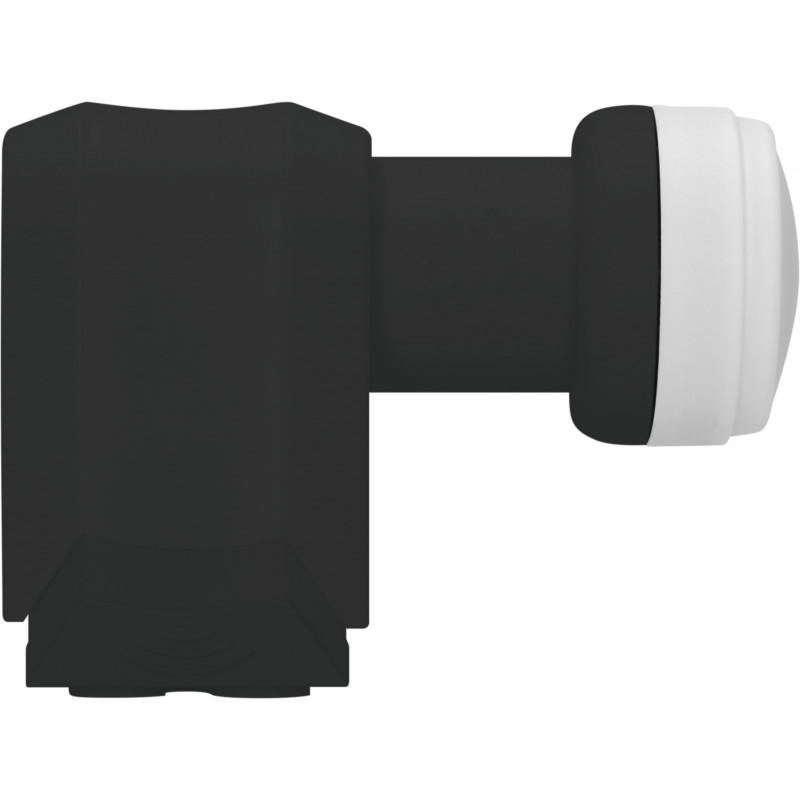

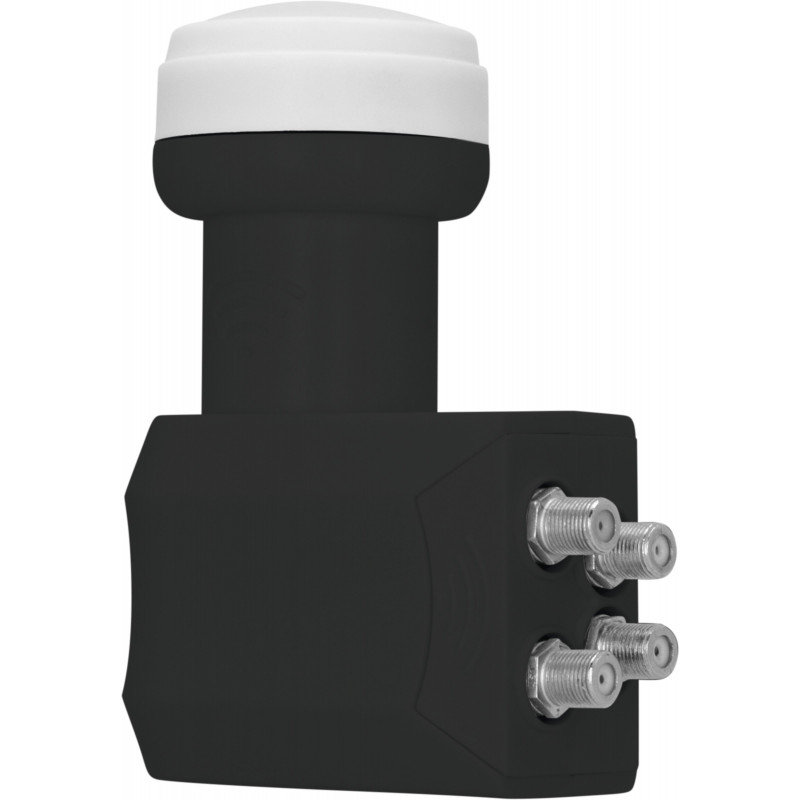

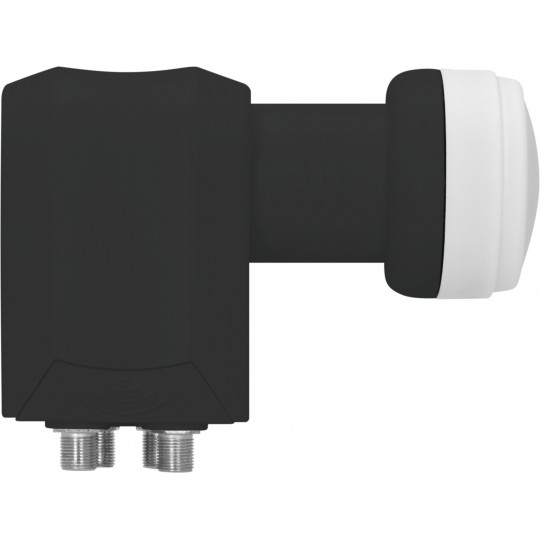

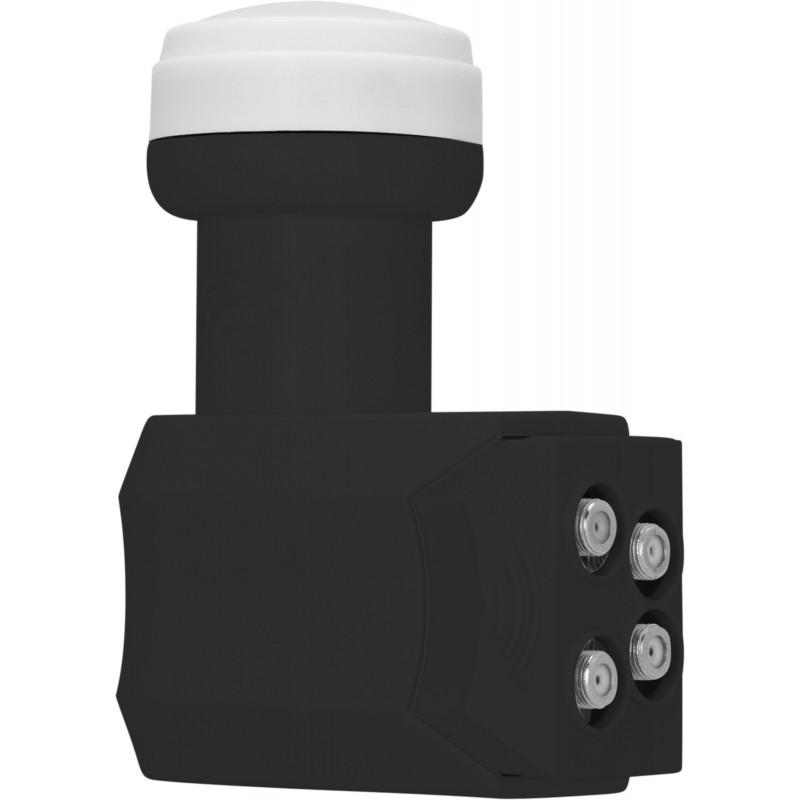

TechniSat Universal-Quattro-Switch (Quad) LNB | Black Edition | 0000/8390

Das LNB eignet sich für alle Antennenschüsseln mit 40-mm-Feedaufnahme und dient der Umsetzung von TV-, Radio- und Multimediaangeboten, die über Satellit ausgestrahlt werden.

Das LNB verfügt über vier Ausgänge, von denen jeder direkt mit einem Empfangsgerät (Sat-Receiver oder Smart-TV) verbunden werden kann. Alle Empfangsgeräte sind in der Wahl ihrer Programme unabhängig, da an jedem der vier LNB-Ausgänge die Signale des gesamten Empfangsbereichs anliegen. Am Universal Quattro-Switch-LNB können ohne weiteres auch zwei Twin-Receiver anstelle von vier Einzelgeräten angeschlossen werden.

Das Universal-Quattro-Switch-LNB erlaubt allerdings maximal den Vier-Teilnehmer-Empfang. Eine Erweiterung des Empfangssystems durch Multischalter ist nicht vorgesehen. Wenn mehr als vier Teilnehmer angeschlossen werden sollen, ist der Einsatz eines Quattro-LNBs in Verbindung mit einem Multischalter nötig.

Durch seine Bauart ist das Universal-Quattro-Switch-LNB gegen Störungen durch LTE-Mobilfunk geschützt.

Artikelinformationen

· EAN 4019588083905

· Farbe schwarz

· Art.-Nr. 0000/8390

· Gewicht (Karton) 234 g

· Gewicht (Gerät) 200 g

· Gerät (BxHxT) 5.70 x 10.10 x 12.80 cm

· Karton (BxHxT) 10.20 x 13.80 x 6.10 cm

Umgebungsbedingungen Betrieb

· Umgebungstemperatur -40 ... 70 °C

· Luftfeuchtigkeit 10 ... 95 %

Lokal Oscillator

· Low-Band 9,75 GHz

· High-Band 10,6 GHz

· Genauigkeit ± 1 MHz

· Temperaturdrift ± 2.5 MHz

· Phasenrauschen -85 dBc/Hz @10kHz

LNB-Steuerung

· Vertikal 10.5 ... 14,5 V

· Horizontal 16 ... 22 V

· Bandumschaltung 22 kHz

Ausgangsfrequenzbereich

· Low-Band 950 ... 1950 MHz

· High-Band 1100 ... 2150 MHz

Eingangsfrequenzbereich

· Low-Band 10,7 ... 11,7 GHz

· High-Band 11,7 ... 12,75 GHz

Geeignet für

· Anzahl Teilnehmer 4

· Anzahl Orbitpositionen 1

Technische Daten

· Ausgänge 4

· Anschluss-Typ F-Buchse

· Feedaufnahme 40 mm

· Verstärkung 60 ... 65 dB

Impedanz 75 Ω

Rauschmaß

· Rauschmaß typ. 0.75 dB

Stromversorgung

· Stromverbrauch typ. 150 mA
