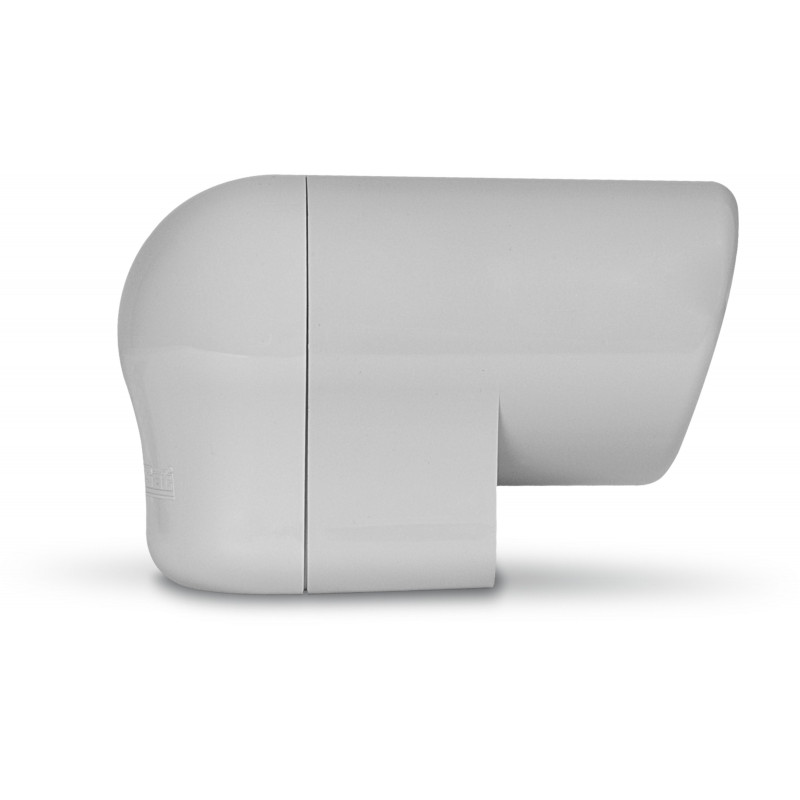

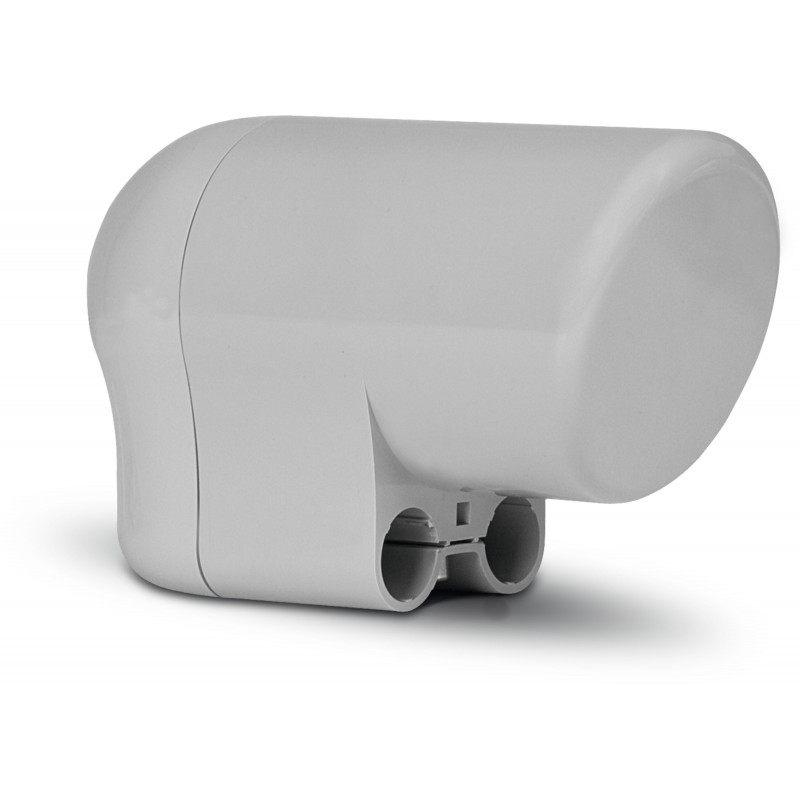

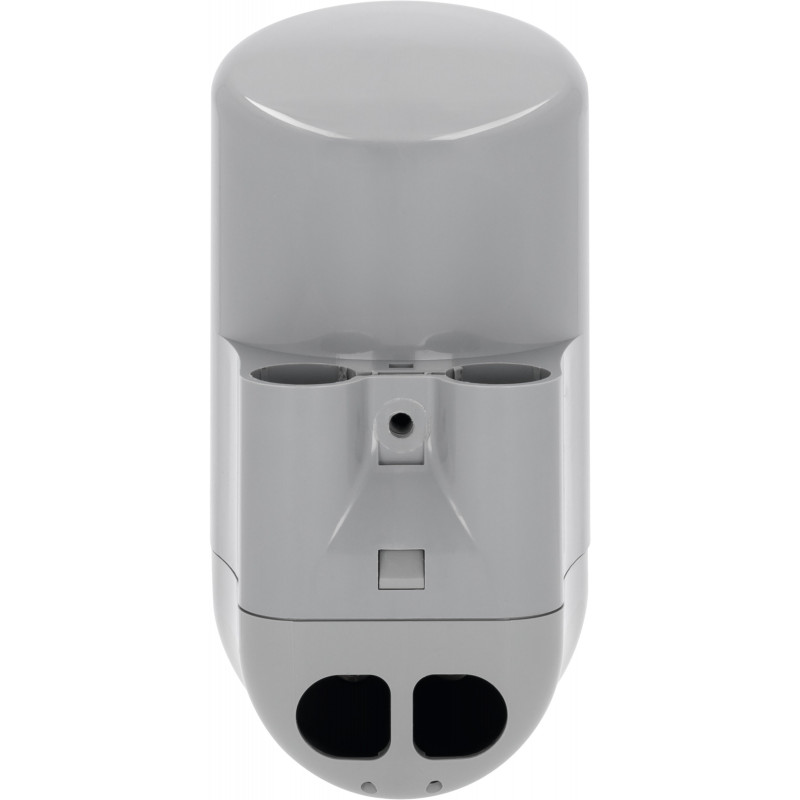

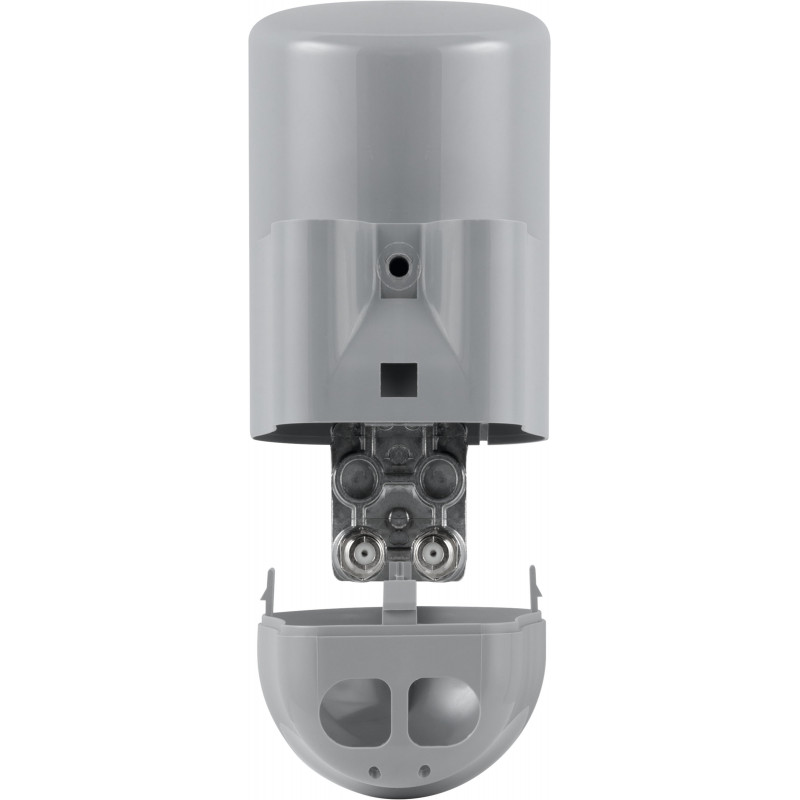

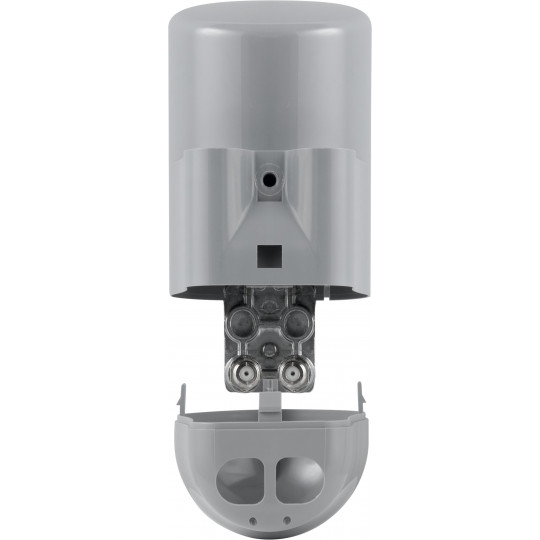

TechniSat UNYSAT Universal-Twin-LNB für SATMAN Serie - 0010/8882

Signalumsetzer für den Zwei-Teilnehmer-Empfang (Twin-LNB)

Das UNYSAT Universal-Twin-LNB pass auf alle AZ/EL-Halter der SATMAN Antennenschüsseln und dient der Umsetzung von TV-, Radio- und Multimediaangeboten, die über Satellit ausgestrahlt werden.

Dieser LNB verfügt über zwei Ausgänge, von denen jeder direkt mit einem Empfangsgerät verbunden werden kann. Beide Empfänger sind in der Wahl ihrer Programme unabhägig, da an jedem der beiden LNB-Ausgänge die Signale des gesamten Empfangsbereichs anliegen.
An den Twin-LNB kann aber ohne weiteres auch ein Twin-Receiver anstelle von zwei Einzelgeräten angeschlossen werden.

Der Twin-LNB erlaubt alllerdings nur den reinen Zwei-Teilnehmer-Empfang. Eine Erweiterung des Empfangssystems durch Multischalter ist nicht vorgesehen. Wenn mehr als zwei Teilnehmer angeschlossen werden sollen, ist der Einsatz eines Quatro- bzw. eines Quatro-Switch-LNB zu empfehlen.

Artikelinformationen

· EAN 4019588108820

· Farbe grau

· Art.-Nr. 0010/8882

· Gewicht (Karton) 305 g

· Gewicht (Gerät) 285 g

· Gerät (BxHxT) 7,5 x 13 x 14 cm

· Karton (BxHxT) 10 x 8 x 15 cm

Umgebungsbedingungen Betrieb

· Umgebungstemperatur -40 ... 70 °C

· Luftfeuchtigkeit 10 ... 95 %

Lokal Oscillator

· Low-Band 9,75 GHz

· High-Band 10,6 GHz

· Genauigkeit ± 1 MHz

· Temperaturdrift ± 0,5 MHz

· Phasenrauschen -75 dB Carrier/Hz @10kHz

LNB-Steuerung

· Bandumschaltung 22 kHz

· Vertikal 10,5 ... 14 V

· Horizontal 16 ... 23 V

Ausgangsfrequenzbereich

· Low-Band 950 ... 1.950 MHz

· High-Band 1.100 ... 2.150 MHz

Eingangsfrequenzbereich

· Low-Band 10,7 ... 11,7 GHz

· High-Band 11,7 ... 12,75 GHz

Geeignet für

· Anzahl Teilnehmer 2

· Anzahl Orbitpositionen 1

Technische Daten

· Ausgänge 2

· Skew -20 ... 20 °

· Anschluss-Typ F-Buchse

· Feedaufnahme für SATMAN Serie

· Verstärkung 58 ... 64 dB

· Impedanz 75 Ω

Rauschmaß

· Rauschmaß typ. 0,1 dB

Stromversorgung

· Stromverbrauch max. 140 mA
